正航整理不透性石墨材料試驗方法力學性能試驗方法總則
正航整理不透性石墨材料試驗方法力學性能試驗方法總則1 范圍
GB/T 13465 的本部分規定了不透性石墨材料力學性能試驗的取樣、試樣加工方法，以及對儀器設備、數據處理、試驗報告等的基本要求。
本部分適用于不透性石墨材料(塊材、管材、澆鑄件)的抗拉強度、抗壓強度、抗彎強度、抗沖擊強度、水壓爆破強度等力學性能的測定，也適用于石墨粘接劑材料的抗拉強度、抗壓強度、抗彎強度、抗剪切強度等力學性能的測定。
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其版本(包括所有的修改單)適用于本文件。
GB/T 2611 試驗機通用技術要求
3 術語和定義
下列術語和定義適用于本文件。
3.1不適性石墨impervious graphite
用人造石墨和合成樹脂等材料，按一定生產工藝制成的介質難以滲透的石墨材料。
按照制造工藝的不同可分為蘭類:浸漬類不透性石墨、壓制類不透性石墨、澆鑄類不透性石墨。
3.2有效試驗數據effective experimental datd
試驗時在試樣規定部位破壞所得到的試驗數據，簡稱有效數據。
4 試樣制備
4.1 取樣
4. 1.1 塊材
4. 1.1.1 以相同原料、配方及生產工藝生產的同一規格不多于30 t 的石墨塊作為一批，隨機抽樣，抽樣數量不少于3 塊。
4. 1.1.2 外購材料以同一時間，從同一生產廠家購進的同一規格材料為一批，隨機抽樣，抽樣數量不少于3 塊。
4. 1. 1.3 最小截面積不大子200 mmX200 mm 的材料，在端部截去50 mm ，其余部分均可加工試樣。
4. 1.1.4 最小截面積大于200 mm X 200 mm 的材料，在各表層刨去50 mm ，其余部分均可加工試樣。
4. 1.1.5 直徑不大于350 mm 的材料，在端部截去50 mm ，然后在中心直徑為100 mm 的圓柱體內取材加工試樣。
4. 1.1.6 直徑大于350 rnrn 的材料，在端部截去50 rnrn ，然后在中心直徑為200 rnrn 的圓柱體內取材加工試樣。
4.1.2 管材
4. 1.2.1 以同批原料、相同生產工藝生產的同一規格不透性石墨管為一批，隨機抽樣3 根~5 根。
4.1.2.2 外購不透性石墨管以同一時間，從同一生產廠家購進的同一規格材料為一批，隨機抽樣3 根~5 根。
4. 1.2.3 將不透性石墨管的兩端截去50 rnrn ，剩余部分用于加工試樣。
4.1.3 澆鑄件
按配方抽取所需原料，按生產工藝配制并澆鑄成石墨試樣。
4.1.4 粘接荊
4. 1.4.1 按配方抽取所需原料，按生產主藝配制并澆鑄成石墨粘接劑澆鑄試樣。
4.1 .4.2 按配方抽取所需原料，按生產工藝配制并將石墨件粘接成石墨粘接件試樣。
4.2 試樣加工
4.2.1 試樣須以4.1 所取石墨材料樣品中制取a
4.2.2 澆鑄試樣應進行熱固化處理，熱處理溫度按產品要求確定。
4.2.3 試樣加工時，除特殊要求外，應使抗拉、抗壓試樣試驗時的受力方向與材料的成型壓力方向平行;使抗彎、抗沖擊試樣試驗時的受力方向與材料的成型壓力方向垂直。
4.2.4 先對所取石墨材料進行粗加工、然后按生產工藝進行浸漬，加工成試樣。
4.2.5 試樣加工(或澆鑄)尺寸掛有關試驗方法標準確定。
4.2.6 加工后試樣表面粗糙度須達到Ra~3.2 μrno
4.2.7 石墨粘接劑試樣成型后不需要再加工。
4.2.8 試樣表面應元氣泡、裂紋、砂眼、樹脂瘤等明顯缺陷。
4.2.9 試樣外觀棱角完整、表面不得有分離層③
5 儀器、設備
5.1 材料試驗機應符合GB/T 2611 規定，測量精度不低于1 級。
5.2 材料試驗機載荷相對誤差不應超過士1% 。
5.3 材料試驗機的量程應使試驗結果在全量程的10%~90% 之間。
5.4 試驗所用的壓力表精度等級不低于0 .4級。
5.5 游標卡尺:量程o rnrn~150 rnrn ，分度值0.01 rnrn 或0.02 rnrn ,
5.6 試驗時所用的儀器和設備、量具須定期經具有相應資格的計量部門進行校準。
6 試驗
6.1 將試樣用有色顏料或油漆作標記編號。
6.2 試樣尺寸測量到0.02 rnrno
6.3 如無特殊要求，試驗應在室溫下進行。
6.4 每組試樣數量應多于5 個，以保障有5 個有效數據。
7 試驗結果

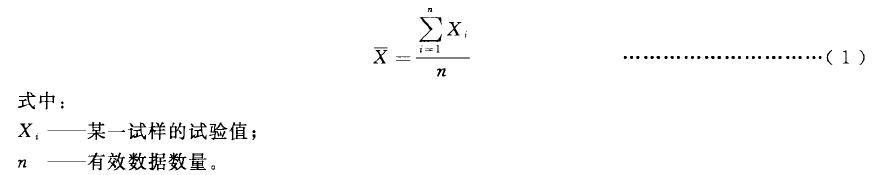

7.1 按式(1)計算有效數據的算術平均值文，修約到三位有效數字。

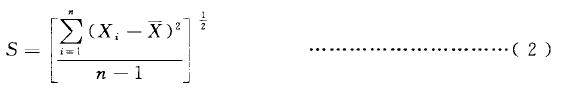

7.2 用式(2) 計算有效數據的標準差S ，保留三位有效數字。
式中符號含義同式(1)。
7.3 用式(3) 計算有效數據的變異系數CV ， 保留兩位有效數字。
7.4 單個試樣測試值與平均值的偏差應不超過一20% 。若單個試樣測試值超過平均值的一20% 時，此試樣測試值無效，另取一個試樣進行補測，補測試樣值符合偏差允許范圍內，以補測試樣值計算算術平均值。
7.5 若一組試樣中有2 個試樣測試值超過平均值的一20% 時，則該組試樣測試值全部無效，另取一組試樣重新進行測試。
8 試驗報告
試驗報告應包括以下內容:
a) 試驗項目名稱及執行標準號;
b) 試樣來源、試樣品種及規格，收樣日期;
c) 試驗儀器設備名稱、型號、量程等;
d) 試樣編號、形狀、尺寸、數量;
e) 試驗加載速度;
f) 每個試樣的破壞載荷及破壞部位;
g) 試驗結果:算術平均值文、標準差S 、變異系數CV;
h) 試驗單位名稱、試驗日期及試驗人員。
粵公網安備 44190002001171號
